Što znači SDR u cijevima? Kompletan vodič

Što znači SDR?

SDR je kratica za Standardni omjer dimenzija , i to je jedna od prvih specifikacija koje inženjer provjerava pri odabiru plastične cijevi za projekt. Broj vam govori kakav je odnos vanjskog promjera cijevi prema debljini stijenke, što zauzvrat određuje koliki pritisak cijev može sigurno podnijeti. Cijev s oznakom SDR 11, na primjer, ima vanjski promjer koji je jedanaest puta veći od minimalne debljine stijenke.

Pojam se stalno pojavljuje u specifikacijama vodovoda, plina, kanalizacije i industrijskih cjevovoda, posebno za HDPE i PVC tlačne cijevi. Proizvođači koji proizvode a cijeli asortiman proizvoda od HDPE cijevi obično navodi SDR uz promjer cijevi i klasu tlaka jer tri vrijednosti zajedno definiraju za što je cijev naznačena.

Kako se izračunava SDR

Formula iza SDR-a je jednostavna:

SDR = vanjski promjer ÷ minimalna debljina stijenke

Uzmite cijev vanjskog promjera 4,5 inča i minimalne debljine stijenke 0,409 inča. Podijelite jedan s drugim i rezultat je 11, tako da je cijev klasificirana kao SDR 11. Promijenite debljinu stijenke na 0,265 inča na tom istom promjeru i SDR se penje na 17. Ništa se o vanjskom promjeru nije promijenilo - promijenio se samo zid, a ta jedina varijabla je ono što SDR broj obuhvaća.

Zašto je SDR bitan za performanse cijevi

SDR nije samo dimenzijska oznaka — to je izravan pokazatelj koliki unutarnji tlak cijev može izdržati. Odnos teče u jednom jasnom smjeru: niži SDR broj znači deblju stijenku u odnosu na promjer cijevi, a deblja stijenka podnosi veći pritisak. Veći SDR broj znači tanju stijenku, manji kapacitet tlaka i obično lakšu, jeftiniju cijev.

Zbog toga dvije cijevi različitih promjera, ali istog SDR-a, nose isti nazivni tlak, sve dok su izrađene od istog materijala. SDR 11 HDPE cijev od 2 inča i SDR 11 HDPE cijev od 12 inča imaju isti radni tlak jer omjer zida i promjera ostaje konstantan. Ta je dosljednost dio onoga što čini cijev od polietilena visoke gustoće za distribuciju vode lako odrediti kroz sustav s mješovitim veličinama cijevi.

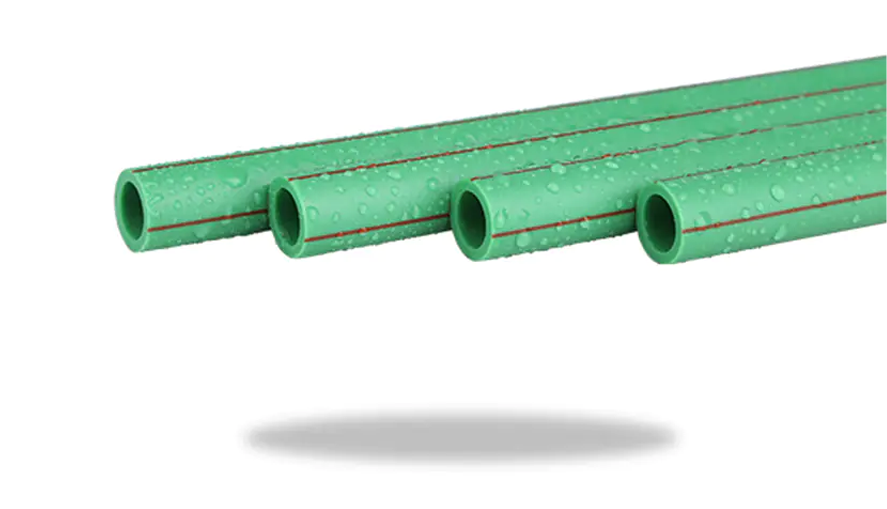

Debljina stijenke uvjetovana SDR-om također utječe na krutost. Cijev s nižim SDR-om otpornija je na savijanje pod opterećenjem tla i prometnim opterećenjem bolje od cijevi tankih stijenki s visokim SDR-om, što je važno za ukopane instalacije. Ista se logika proteže i na druge sustave plastičnih cjevovoda— mehanička čvrstoća i otpornost na pritisak PPR cijevi slijedi usporedivi odnos debljine stijenke.

SDR naspram DR: Koja je razlika

SDR i DR izračunavaju se na isti način i opisuju isti fizički odnos, ali nisu međusobno zamjenjivi pojmovi. DR (Dimension Ratio) odnosi se na bilo koji omjer vanjskog promjera i debljine stijenke. SDR se posebno odnosi na omjere koji spadaju u standardizirani niz brojeva koje je postavio ANSI: 9, 11, 13,5, 17, 21, 26 i 32,5. Svaki korak prema toj seriji predstavlja otprilike 20% smanjenja debljine stijenke u odnosu na prethodni.

Neki standardi cijevi koriste omjere dimenzija koji ne odgovaraju toj seriji. AWWA C900 PVC cijev, na primjer, proizvodi se u DR 14, DR 18 i DR 25—vrijednostima odabranim za postizanje specifičnih klasa tlaka, a ne za praćenje ANSI progresije. Te se cijevi ispravno nazivaju DR cijevi, a ne SDR cijevi, iako je temeljna matematika identična. U svakodnevnom razgovoru ta se dva izraza olako koriste, ali razlika je važna kada pišete specifikacije ili uspoređujete cijevi s različitim plastičnim materijalima, HDPE cijev se uspoređuje s PVC i čeličnim cijevima u snazi i fleksibilnosti.

Uobičajene SDR vrijednosti i njihove primjene

Ne odgovara svaka SDR vrijednost svakom poslu. Niži brojevi idu tamo gdje je pritisak najveći; veći brojevi idu tamo gdje je teret manji ili ga uopće nema.

SDR 11 ima posebno široku primjenu jer uravnotežuje kapacitet tlaka s troškovima materijala, a to je standardna ocjena za većinu cjevovoda za distribuciju prirodnog plina kao i mnoge HDPE cijevni proizvodi projektirani za distribuciju plina . Nasuprot tome, cijev s ocjenom SDR 26 ili 32,5 pojavljuje se u gravitacijskoj drenaži gdje je unutarnji tlak minimalan, a prioritet je isplativost u odnosu na čvrstoću na pucanje.

Kako odabrati pravi SDR

Odabir SDR-a počinje s radnim tlakom koji cijev mora podnijeti, uključujući bilo koju visinu visine u sustavu. Odatle, nekoliko drugih čimbenika obično guraju izbor prema nižem ili većem broju.

• Prenaponski tlak od rada pumpe, zatvaranja ventila ili upotrebe hidranta, koji može privremeno premašiti tlak u stabilnom stanju
• Metoda ugradnje—usmjereno bušenje i pucanje cijevi primjenjuju vlačno naprezanje koje često zahtijeva deblju stijenku nego što bi zahtijevao sam nazivni tlak
• Radna temperatura, budući da se vrijednosti tlaka za plastične cijevi temelje na standardnoj referentnoj temperaturi i padaju kako temperatura raste
• Vanjsko opterećenje od dubine ukopa, uvjeta tla i prometa, što utječe na to koliko prstenaste krutosti treba cijevi

Prema Tehničke smjernice Instituta za plastične cijevi o omjerima dimenzija HDPE-a , usklađivanje SDR-a s tlakom i uvjetima ugradnje—ne samo s tlakom—to je ono što održava rad sustava cjevovoda tijekom njegovog punog projektiranog životnog vijeka. Uvođenjem SDR-a u prvi plan izbjegavaju se skupe neusklađenosti s priključcima i opremom za fuziju u nizu, budući da su spojevi, spojnice i alati za zavarivanje izrađeni oko specifičnog raspona SDR-a. Za širi pogled na to gdje se te ocjene uklapaju u ukupni izbor cijevi, pogledajte prednosti i područja primjene cijevi od polietilena visoke gustoće .
